Фильтр для отработанных дезактивирующих кислотных и щелочных растворов.

НАЗНАЧЕНИЕ

Фильтр устанавливается на трубопроводе 89 × 5 12Х18Н10Т слива отработанных растворов из автоматической комплексной линии совмещённой электрохимической и ультразвуковой дезактивации в ёмкость объемом порядка 15 м3.

СОСТАВ

Фильтр состоит из следующих основных частей:

1. Корпус

2. Крышка

3. Элемент фильтрующий

4. Фиксатор

5. Кронштейн

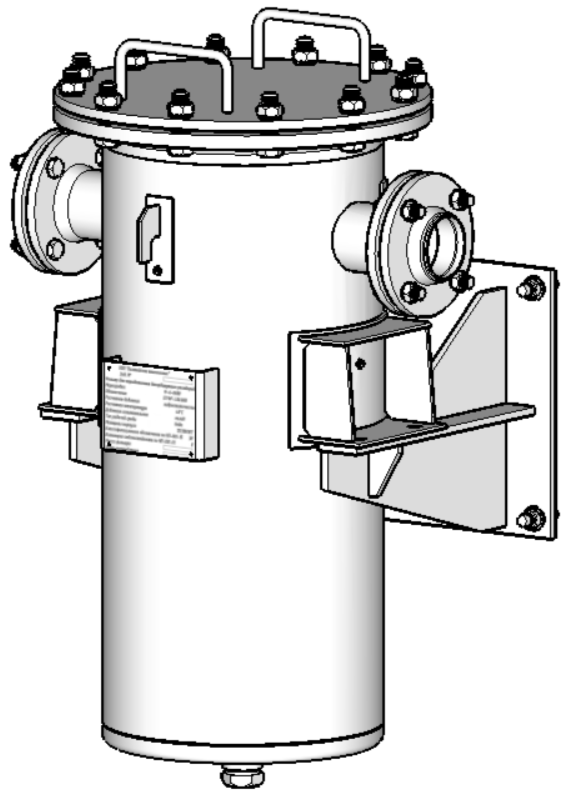

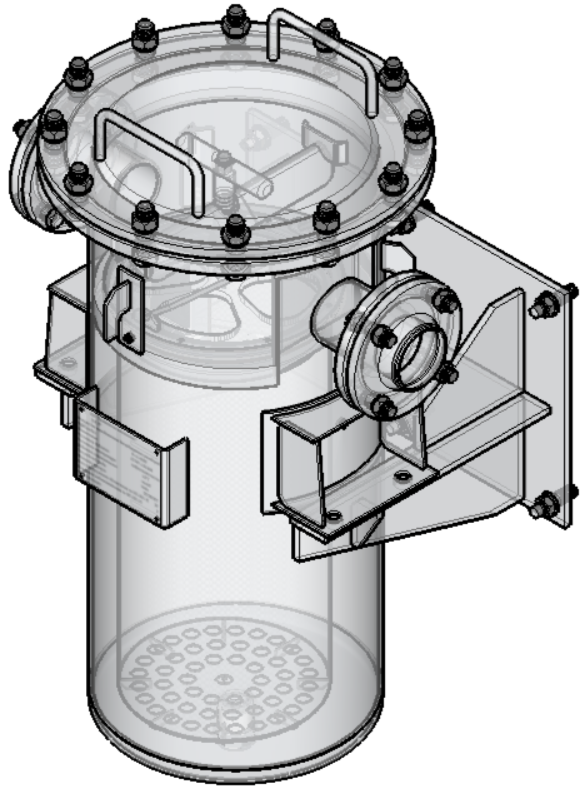

3D модель фильтрв:

ОПИСАНИЕ

КОРПУС

Фильтр включает в себя корпус, состоящий из обечайки, днища, верхнего фланца и патрубков входа и выхода среды расположенных соосно друг к другу. По бокам корпуса находятся опоры, предназначенные для крепления изделия к кронштейну. В днище находится бобышка для слива среды во время обслуживания и ремонта, заглушенная резьбовой заглушкой. Внутри корпус разделен на два объема перегородкой. Перегородка имеет посадочное место для установки элемента фильтрующего с обработанными поверхностями для уплотняющих резиновых колец. Внутренний объем сверху перегородки соединен с входным патрубком, внутренний объем снизу от перегородки соединен с выходным патрубком. С внутренней части обечайки приварены два упора для установки фиксатора.

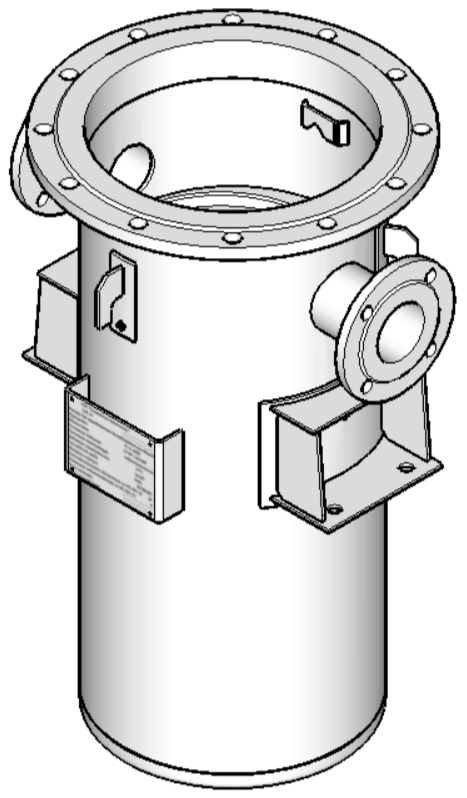

Вид корпуса фильтра:

КРЫШКА

Крышка предназначена для герметизации изделия при эсксплуатаци и обеспечения доступа к внутреннему объему при его обслуживании. Крышка крепится к корпусу через резиновую прокладку болтовым соединением. В верхней части крышки находятся скобы для ее перемещения вручную.

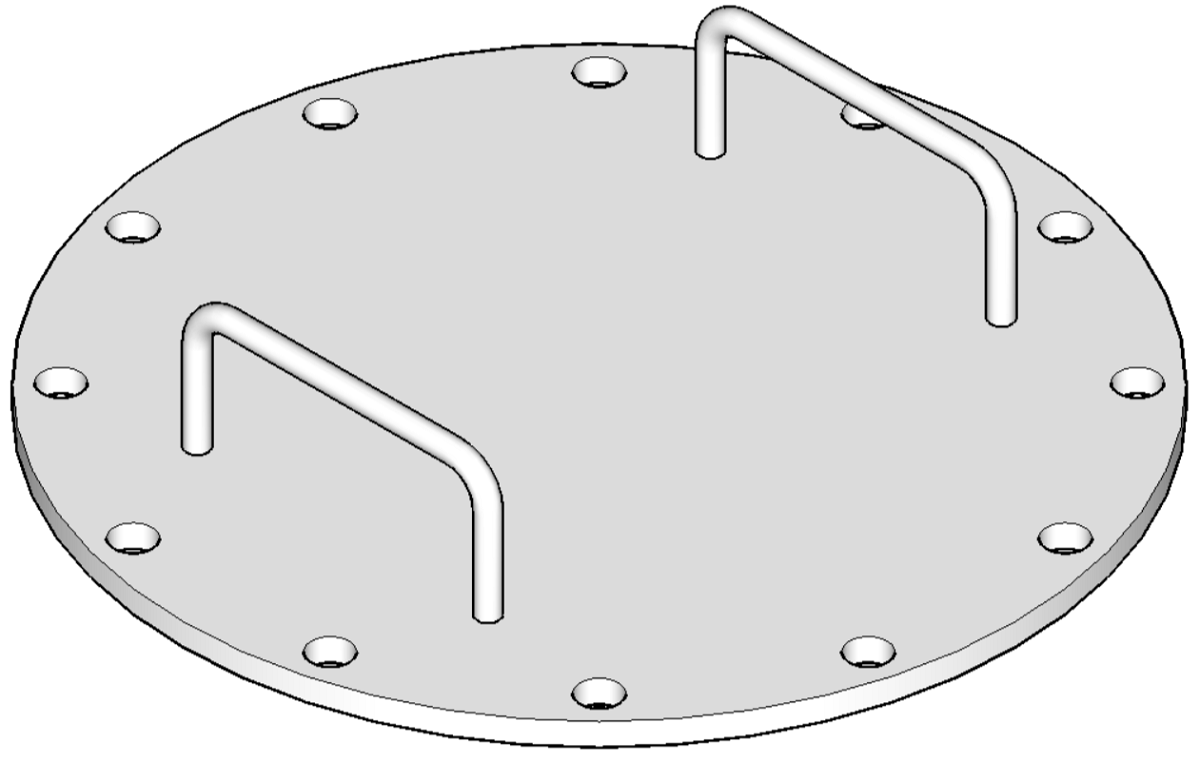

Вид крышки фильтра:

ЭЛЕМЕНТ ФИЛЬТРУЮЩИЙ

Элемент фильтрующий предназначен для удержания частиц из рабочей среды размером не более 200 мкм. Элемент фильтрующий состоит из корзины, представляющей собой обечайку, выполненную из перфорированного листа, днища с отверстиями и фланца с посадочным местом под мешок фильтрующий и проточками под резиновые уплотняющие кольца. Внутрь корзины устанавливается мешок фильтрующий и фиксируется прижимом, крепящимся к корзине болтовым соединением. В верхней части прижима находится поворотная ручка для перемещения элемента фильтрующего вручную.

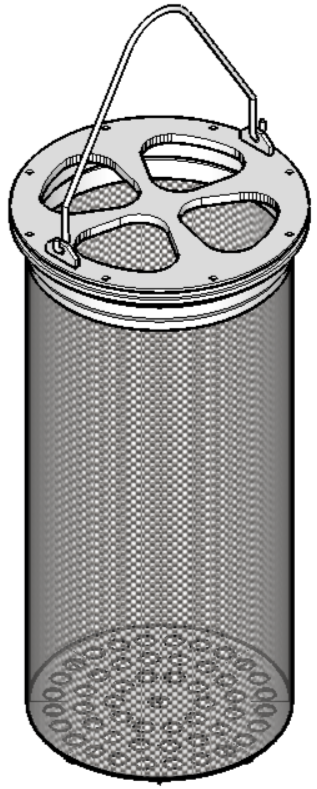

Вид фильтрующего элемента:

ФИКСАТОР

Фиксатор предназначен для удержания элемента фильтрующего в корпусе. Фиксатор состоит из гнутого уголка, в центре которого по ребру установлена гайка. Внутрь гайки входит винт с воротком.

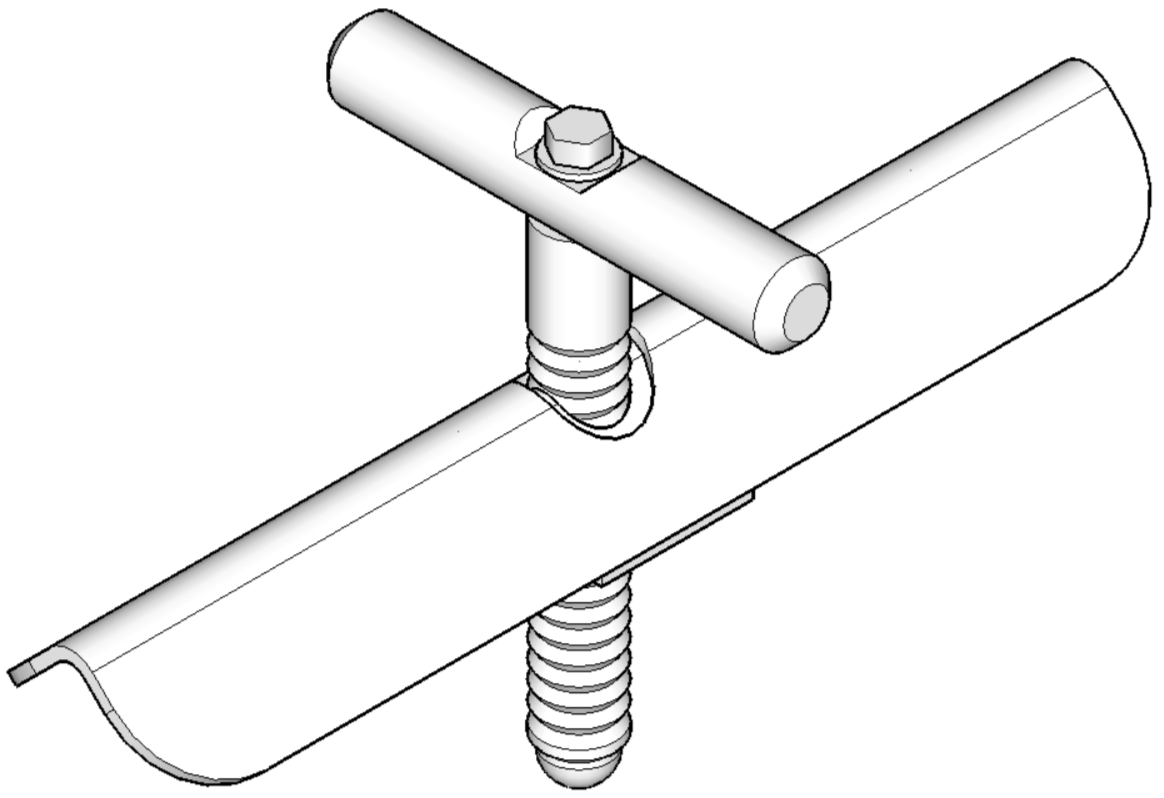

Вид фмксатора:

КРОНШТЕЙН

Кронштейн предназначен для установки изделия на месте эксплуатации в проектном положении. Кронштейн состоит из сваренных между собой стальных нержавеющих листов. На кронштейне имеются отверстия для крепления корпуса и отверстия для крепления кронштейна к стене анкерами.

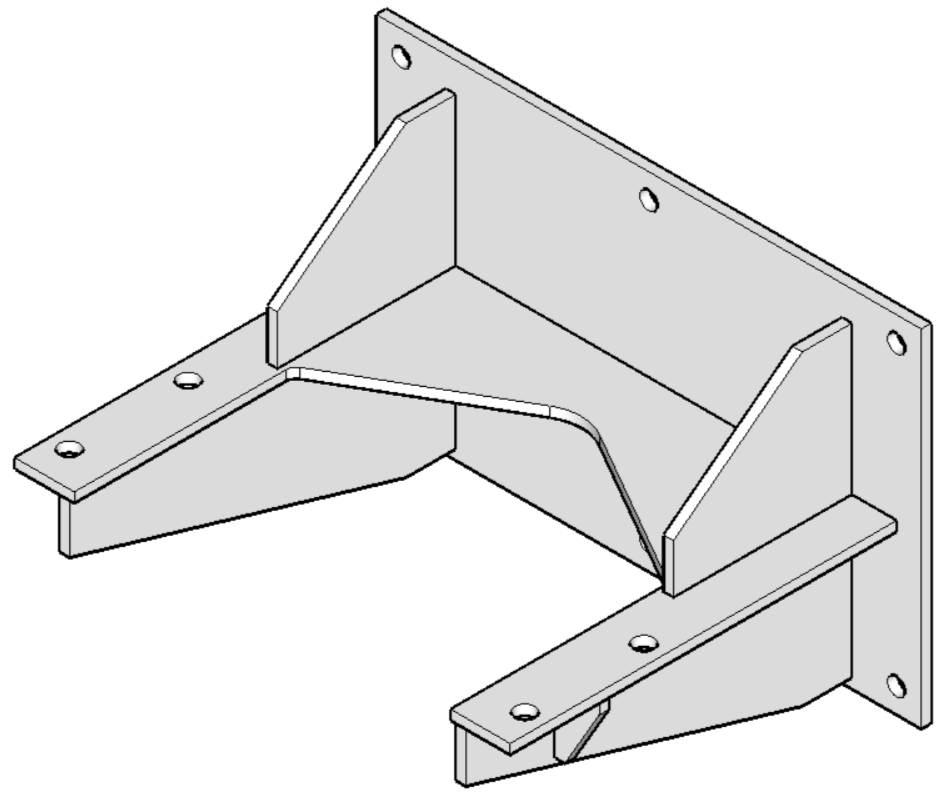

Вид кронштейна:
