ДЕРЕВЯННЫЙ ЯЩИК СВОИМИ РУКАМИ, ГОСТ 2991-85

Изготовление деревянного ящика своими руками по ГОСТу 2992-85, с указанием размеров ящика под заданные габариты груза.

Количество поясов жесткости  ящика зависит от массы груза, длины груза и габаритов нижней опорной части груза.

Понятная и простая визуализация и 3D модель для изготовления ящика своими руками.

Полная номенклатура пиломатериалов и принадлежнойстей (метизов и пр.). Все в одном файле (документе).

ГОСТ на деревянные ящики: GOST_2991-85.pdf

Данная модель создана владельцвми сайта fda-studia.ru. Просим уважать авторские права.

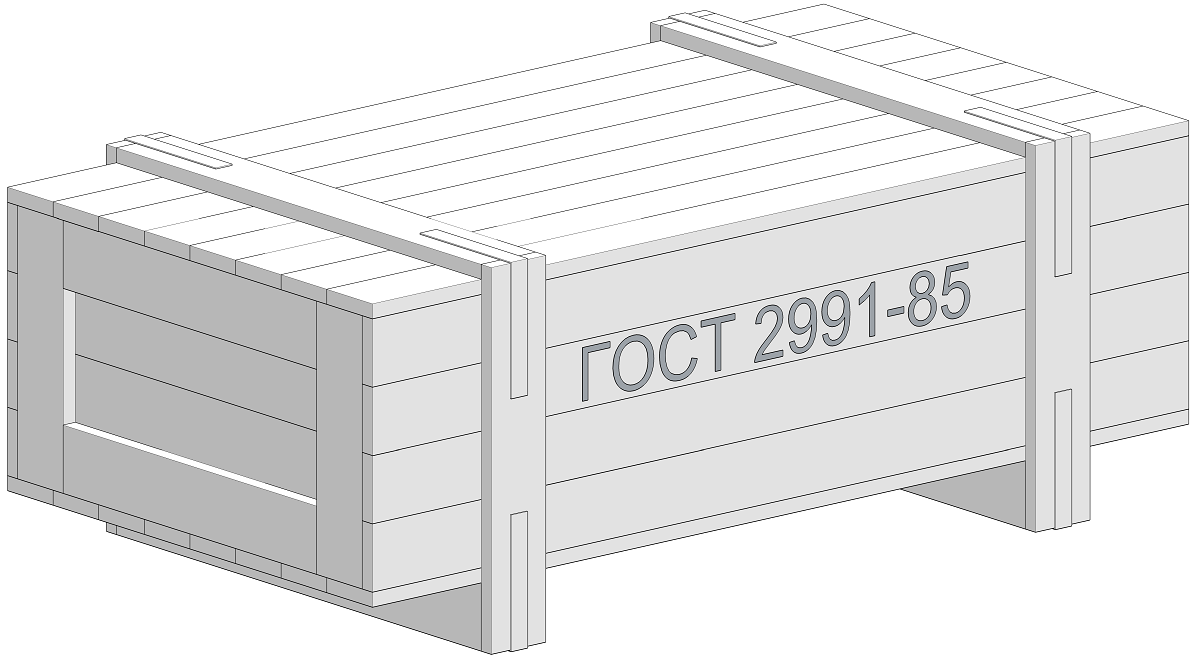

3D модель ящика по ГОСТ 2991-85 с 2-мя поясами

3D модель ящика по ГОСТ 2991-85 с 3-мя поясами

Габаритные размеры ящика с 2-мя поясами жесткости

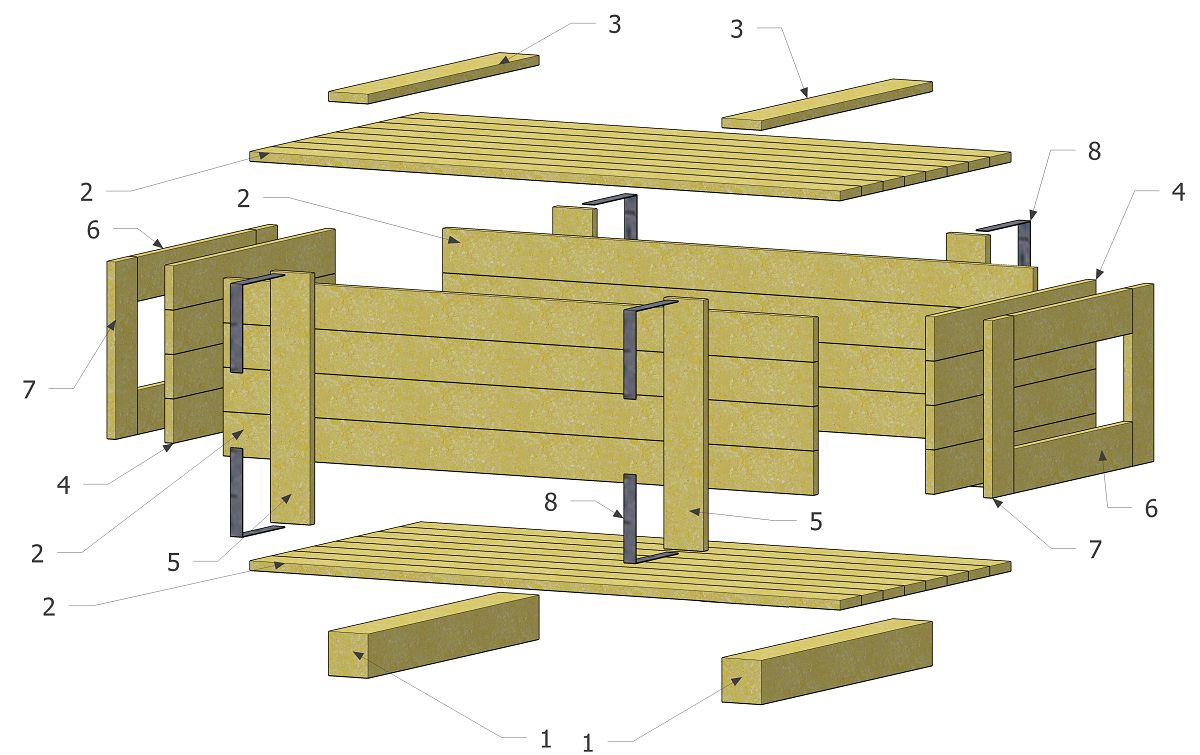

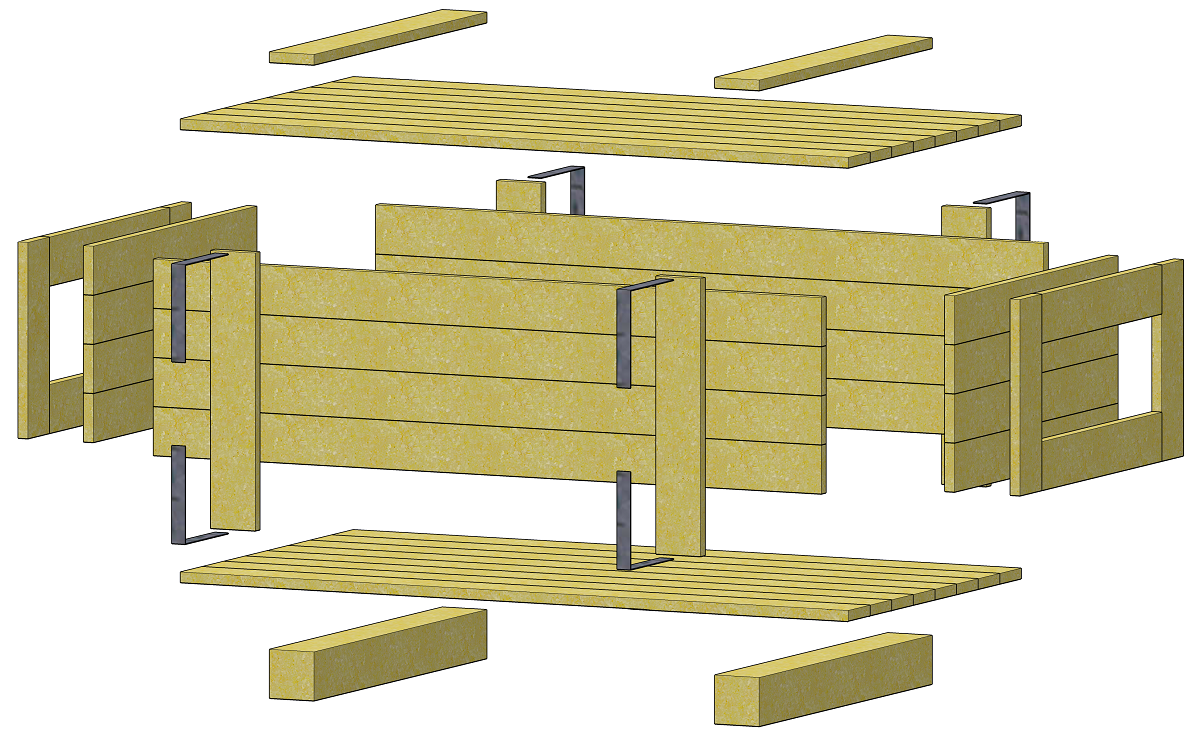

Взрыв-схема деревянного ящика по ГОСТ 2991-85

Разъяснения по изготовлению деревянного ящика

Ящик предназначен для хранения и транспортировки груза массой от 200 до 500 кг и максимальными габаритами до 1400 х 750 х 380 (Д х Ш х В) мм. Максимальное свободное внутреннее пространство ящик - 1412 х 756 х 400 мм.

Ящик состоит из:

- дно - 1 шт (8 досок по 1500 мм и 2 бруса по 800 мм);

- крышка - 1 шт. (8 досок по 1500 мм и 2 доски по 800 мм);

- боковина - 2 шт. (4х2 доски по 1500 мм и 2х2 доски по 566 мм);

- торцы - 2 шт. (4х2 доски по 756 мм, 2х2 доски по 556 мм и 2х2 доски по 400 мм)

- уголок - 8 шт. (8 уголков, длина ленты 400х8 мм).

Материал для изготовления ящика:

1. брус 100х100х800 мм - 2 шт. (1,6 п.м.) - дно - 2шт;

2. доска 22х100х1500 мм - 24 шт. (36 п.м.) - дно и крышка - 16 шт, боковины - 8 шт ;

3. доска 22х100х800 мм - 2 шт. (1,6 п.м.) - крышка - 2 шт;

4. доска 22х100х756 мм - 8 шт. (6,048 п.м.) - торцы - 8 шт;

5. доска 22х100х566 мм - 4 шт. (2,264 п.м.) - боковины, вертикальные доски - 4 шт;

6. доска 22х100х556 мм - 4 шт. (2,224 п.м.) - торцы, горизонтальные доски - 4 шт;

7. доска 22х100х400 мм - 4 шт. (1,6 п.м.) - торцы, вертикальные доски - 4 шт;

8. уголок 1х30х200 мм - 8 шт. (3,2 п.м.)

Уголок может быть изготовлен из металлической ленты, общая длина 400 мм х 8 шт - 3,2 п.м.)..

Всего требуется пиломатериалов:

- брус 100х100 - 1600 мм или 1,6 п.м. (0,016 куб.м.);

- доска 22х100 - 49736 мм или 49,736 п.м. (0,109 куб.м.)

Автор 3D эскизов и моделей - Фадеев Д.А.
