Использование тепла от пресс-вакуумной лесосушилки
Использование тепла при вакуумной сушке древесины
Камерная сушка древесины. Как использовать тепло, выделяемое при сушке древесины?
Обтор тепла от пресс-вакуумной лесосушильной камеры можно произвести от вакуумного конденсора и от вакуумной помпы.
Отбор тепла от вакуумного конденсора.

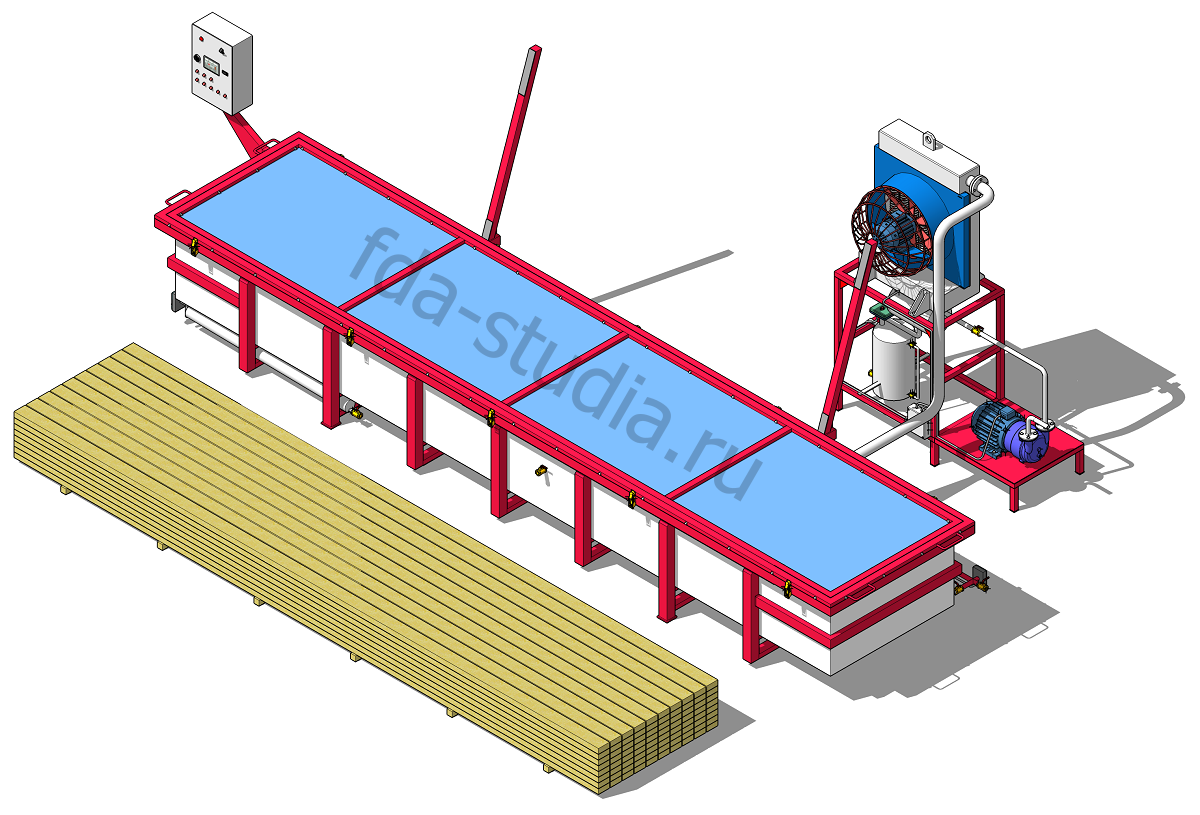

Вид пресс-вакуумной лесосушильной камеры с вакуумным конденсором:
3D модели других пресс-вакуумных лесосушилок можно посмотреть на следующей странице сайта: Пресс-вакуумные лесосушилки...
Цех по выпуску (производству) сухих древесных пиломатериалов с производительностью около 100 куб.м. в месяц (в зависимости от породы древесины, толщины пиломатериала, начальной и конечной влажности древесины).

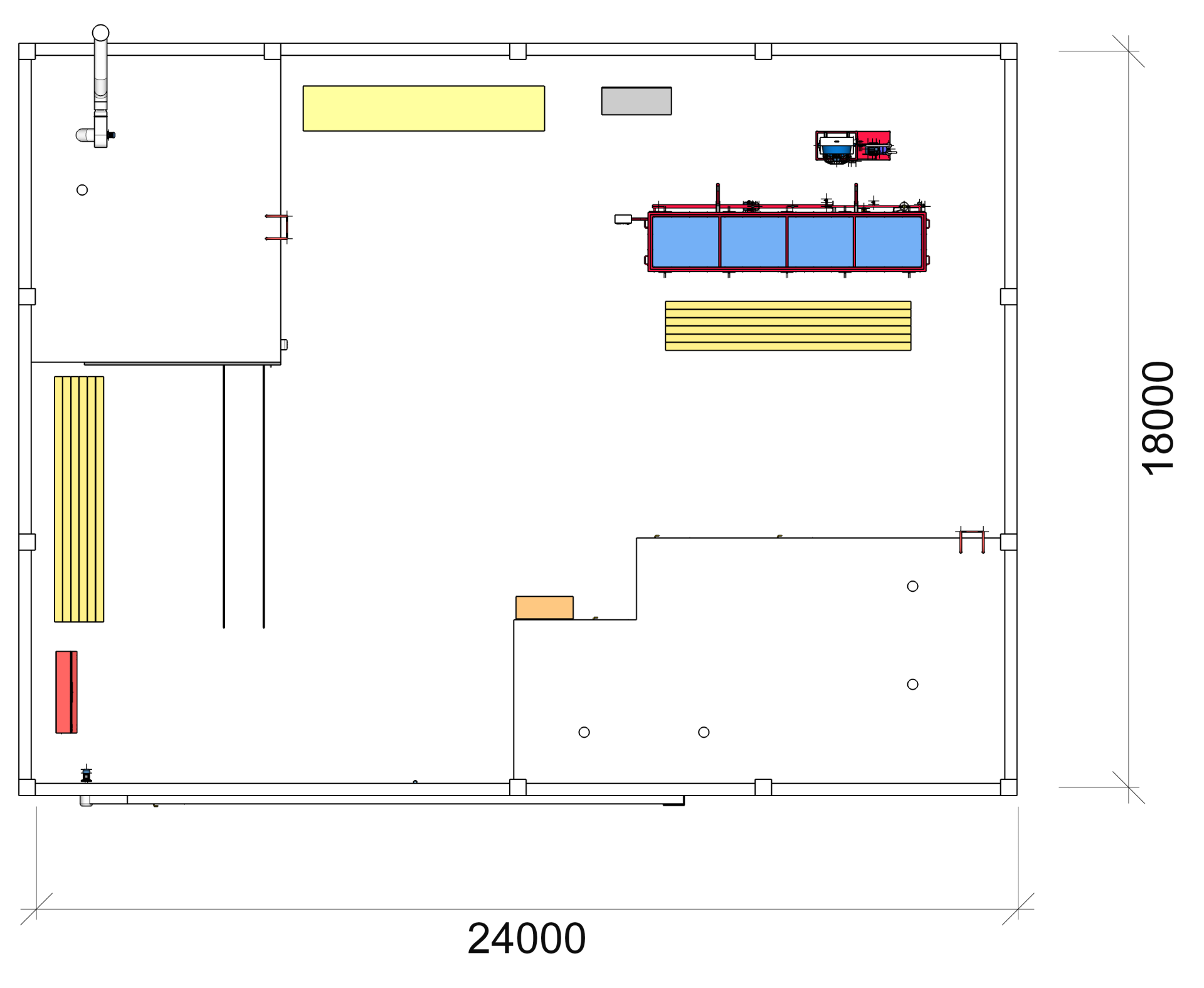

Планировка цеха, 3D модель и 3D визуализация
Размер производственного помещения 24 х 18 метров, общей площадью около 432 кв.метра.
Вакуумный конденсор пресс-вакуумной лесосушильной камеры, объемом разовой загрузки древесного пиломатериала 3,5 куб.м., выделяет тепло примерно около 60.000 кКал/час (или 70 кВт). Данное тепло можно использовать в т.ч. и для производственно-бытовых нужд: тепловая завеса (на въезде в цех); обдув штабелей древесины (для снятия обледенения, подогрева и пр.); в покрасочную камеру (для сушки и подогрева); в офисные и складские помещения; на производственные участки и т.д.
The use of heat from the vacuum condenser of the press vacuum dryer released during the drying of wood.

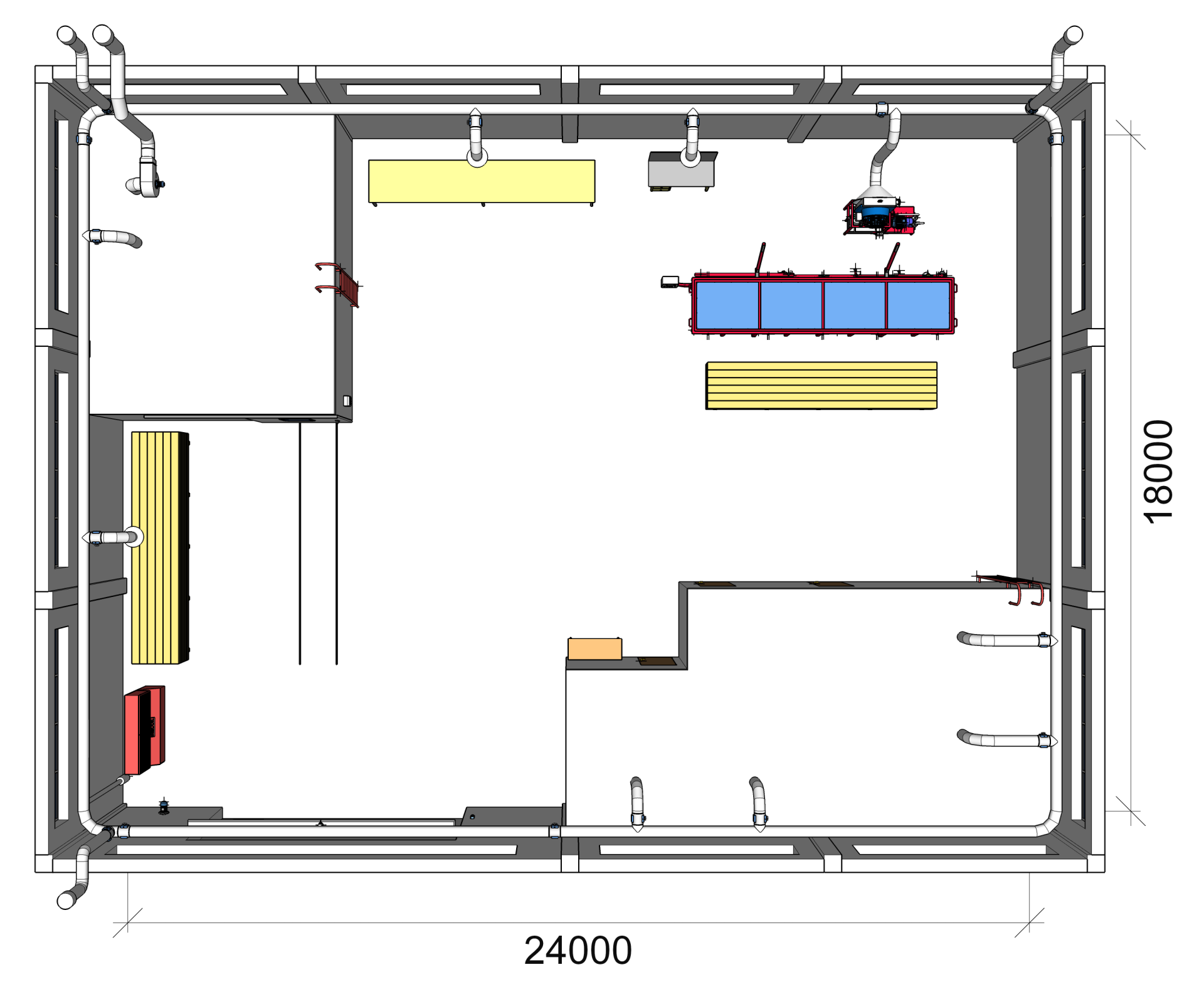

На изображении ниже указана схема цеха с расположением воздуховодов от теплообменника вакуумного конденсора.
Планировочное решение производства с пресс-вакуумной лесосушильной камерой с системой теплоотводов от вакуумного конденсора камеры для нужд производства
Тепло выделяемое вакуумным конденсором от пресс-вакуумной лесосушилки
Тепло можно использовать для следующих производственно-бытовых нужд:
- для создания тепловой завесы на въезде в цех;
- для подачи тепла на завезенную древесину (для снятия обледенения и просушки);
- для подогрева помещения для покраски и пропитки древесины;
- для обогрева рабочих мест внутри цеха;
- для подачи тепла в бытовые помещения (раздевалку, душевую и санузел);
- для подачи тепла в офисное помещение и пост охраны.

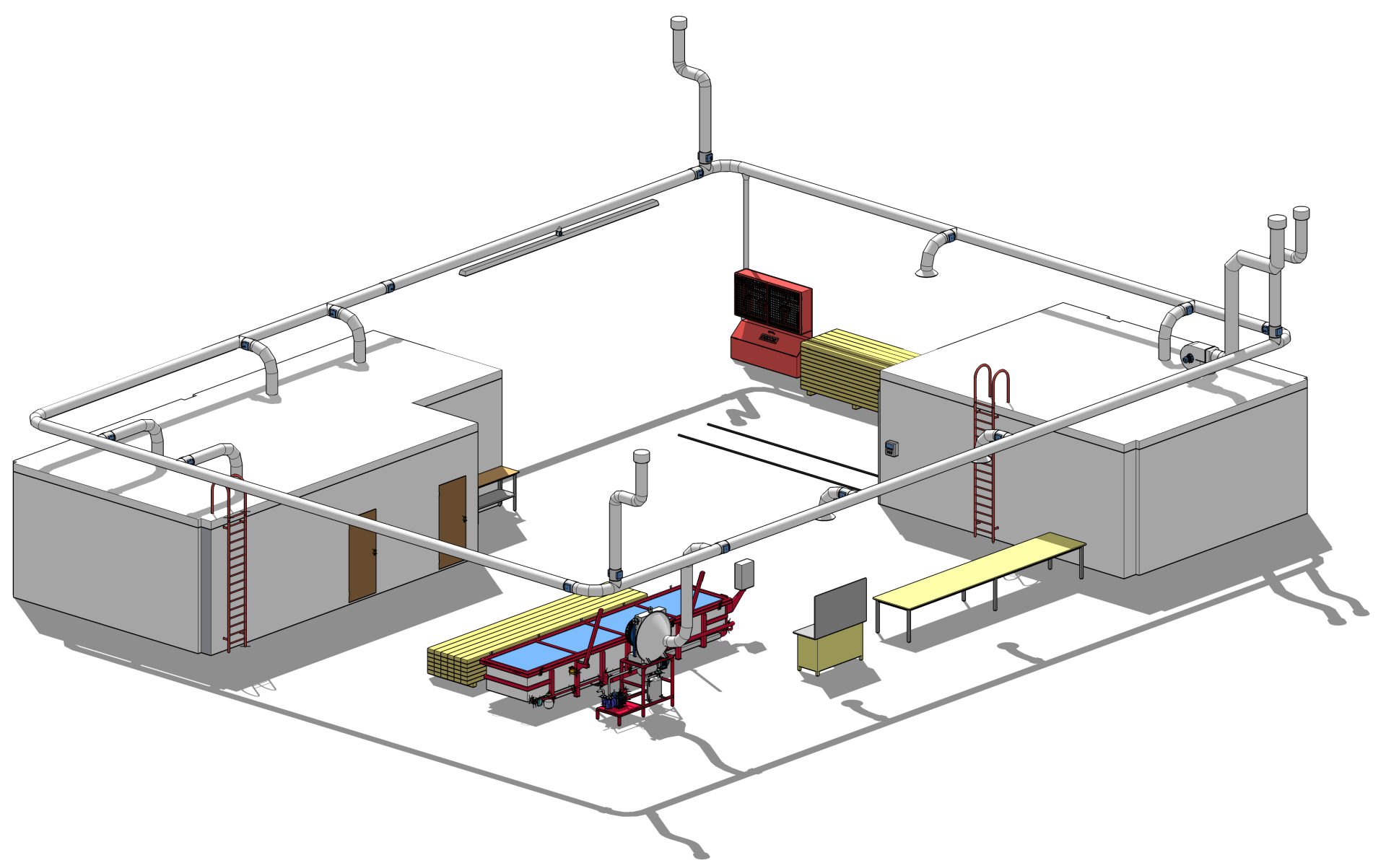

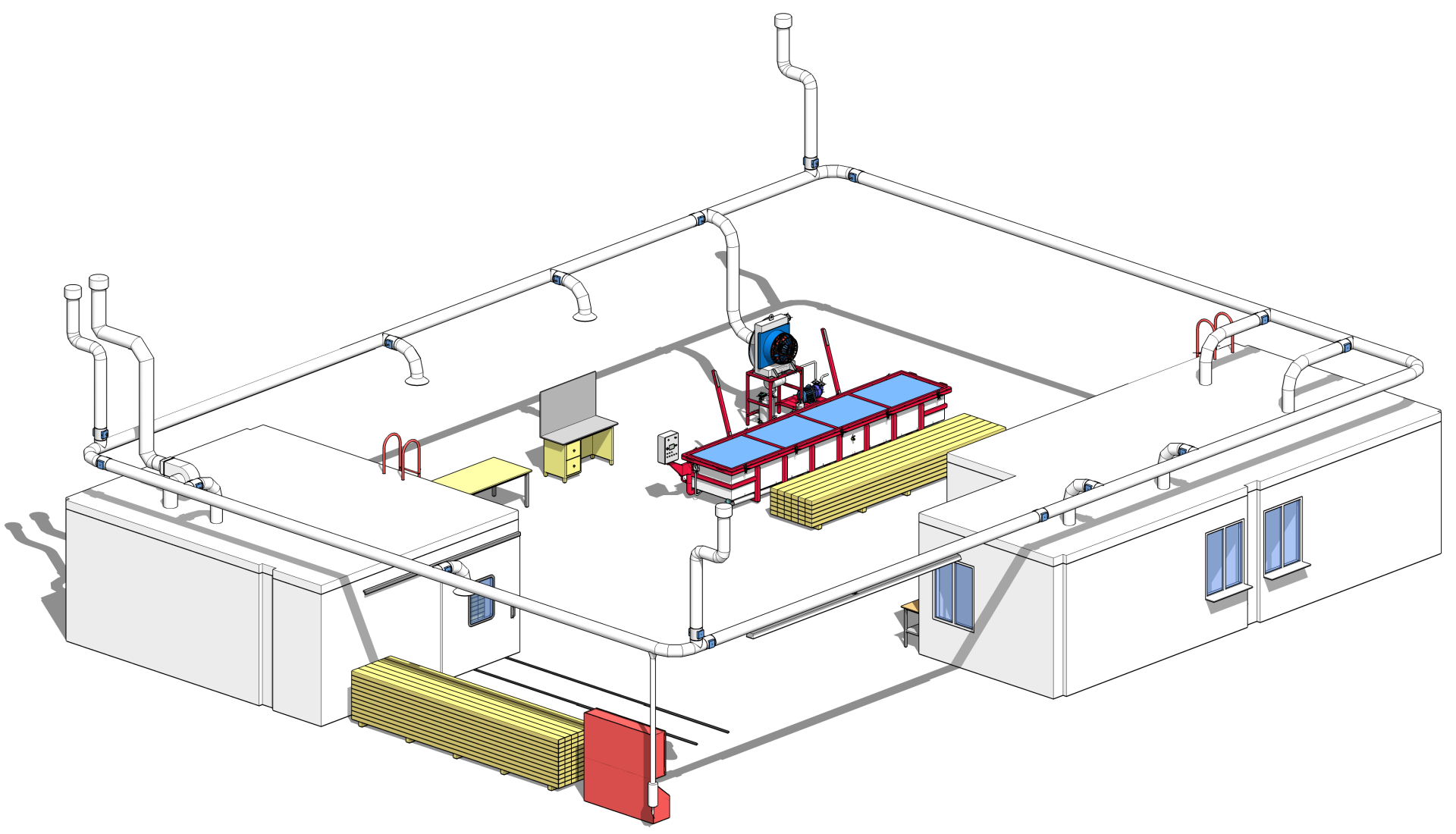

3D виды и 3D визуализации теплосхемы от вакуумного конденсора пресс-вакуумной лесосушилки:

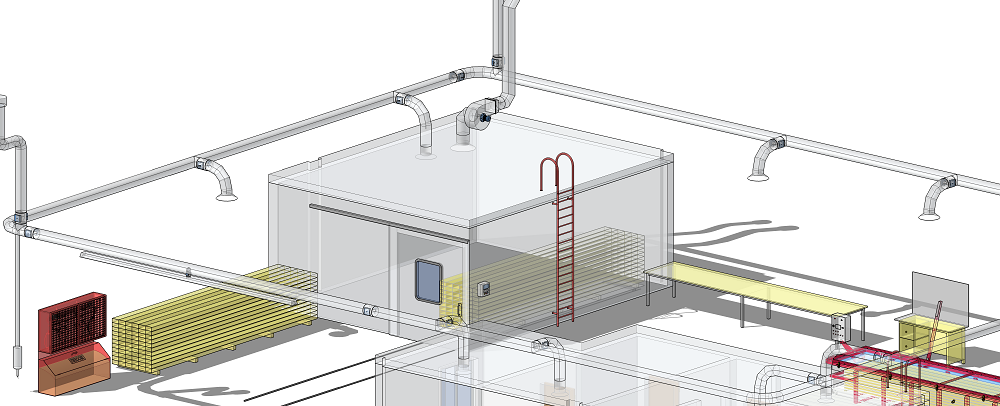

Вид покрасочной камеры:

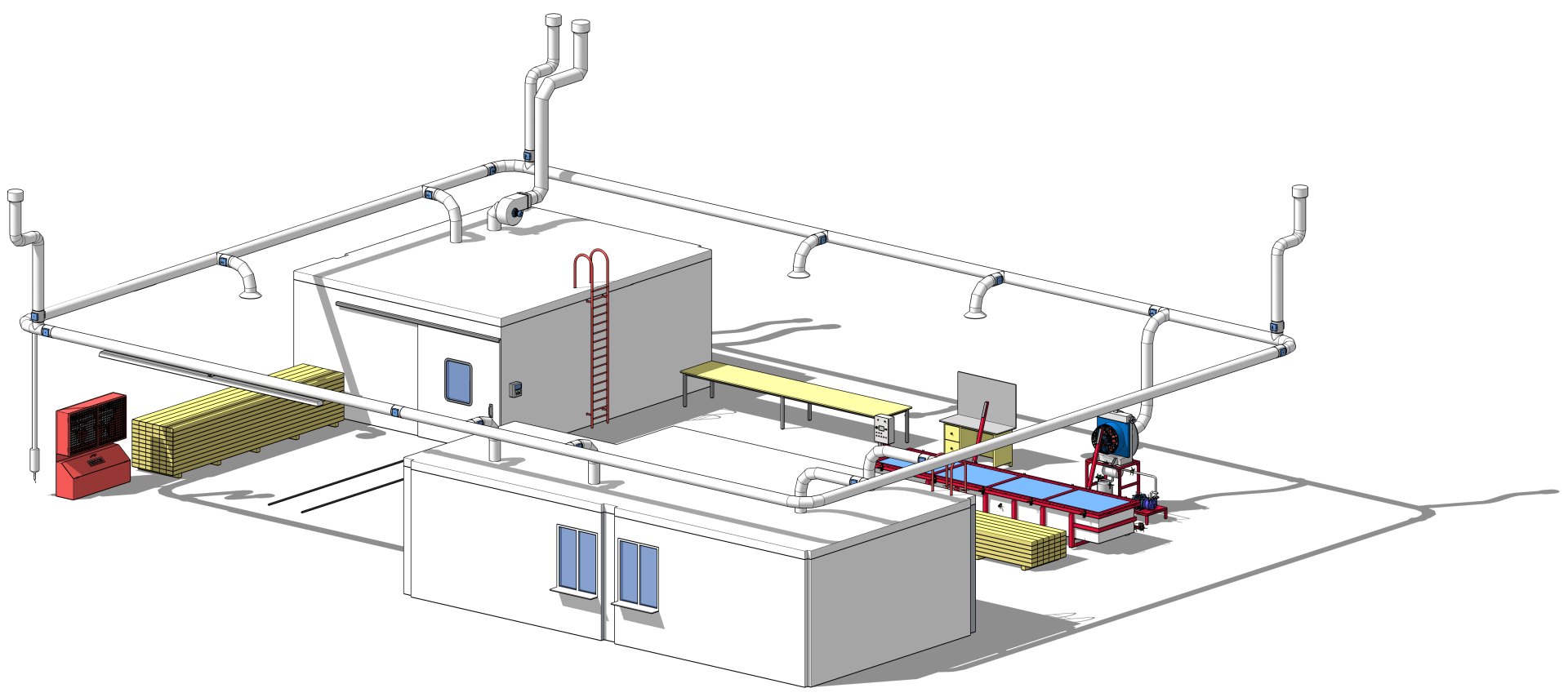

3D модель цеха с системой воздуховодов для передачи (использования) тепла от вакуумного конденсора пресс-вакуумной лесосушильной камеры WDE PRESS L3,6.
Смотрите также, далее...
ОБЪЕМНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ ЦЕХА ПО СУШКЕ ПИЛОМАТЕРИАЛОВ
Вид лесосушильного цеха с пресс-вакуумной камерой, 3D модель, 3D визуализация.
Подробнее, на следующей странице сайта fda-studia.ru...
Для огнезащиты на территории производственного участка используется пожарный щит, более подробная информация на следующей странице: пожарнй щит (Fire shield)
P.S. Страница находится в доработке. Пока нет окончательной версии.
Все 3D модели созданы в программе SketchUp.
