Холодильник для охлаждения газа
ПРОМЫШЛЕННЫЙ ХОЛОДИЛЬНИК ДЛЯ ОХЛАЖДЕНИЯ ИНЕРТНОГО ГАЗА С ПРИМЕСЬЮ ВОДЯНОГО ПАРА

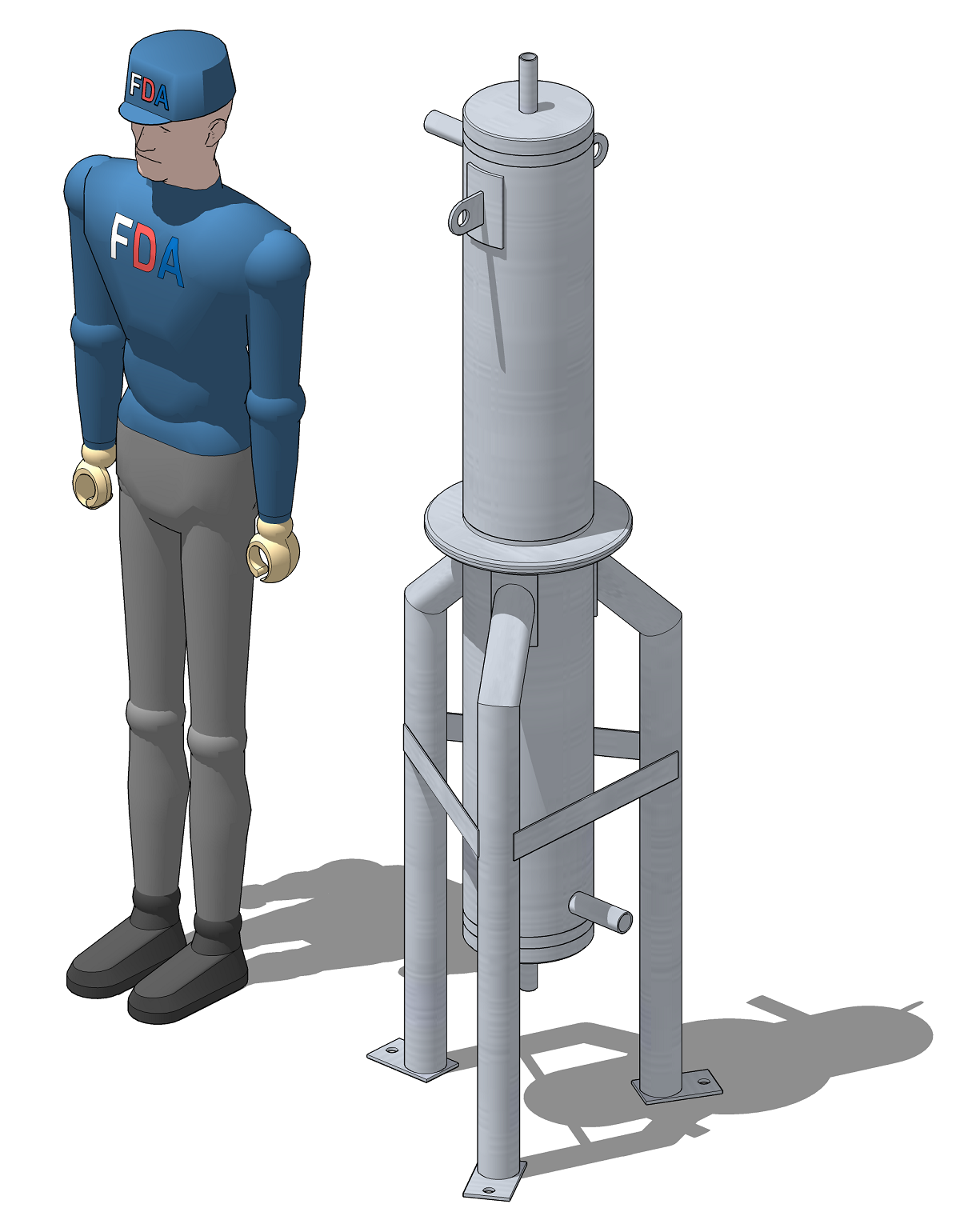

3D модель (визуализация в 3D) холодильника.
Охлаждение газовой смеси от 350 до 35 градусов Цельсия. Площадь поверхности теплообмена около 4-х квадратных метров.
3D модель холодильника в SketchUp
3D модель газового холодильника
Холодильник газов в 3D
Технические характеристики устройства газового холодильника:
- Назначение: охлаждение газовой смеси;
- Класс безопасности по НП-016-05 - 4;
- Рабочая среда - инертный газ с примесью водяного пара;
- Температура газа на входе - 350 °С;
- Температура газа на выходе (расч.) - 35 °С;
- Площадь поверхности теплообмена - 4 м2;
Рабочее давление:
- в межтрубном пространстве (абс.) - 84...101 кПа;
- в трубном пространстве (изб.) - 0,4 МПа.
- Основной конструкционный материал - сталь 12Х18Н10Т ГОСТ 5632-2014.

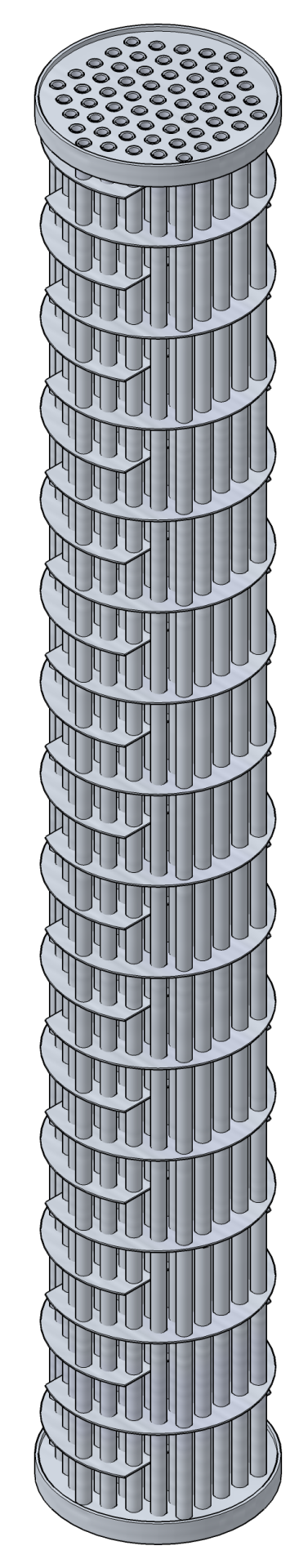

Внутреннее устройство холодильника, 3D модель
Кассета из трубок, с промежуточными перегородками, устанавливается и вваривается в торцевые решетки. На торцевые решетки привариваются крышки с входныи и выходным патрубками.
Файл PDF - Холодильник для охлаждения газовой смеси (инертный газ с примесью водяного пара: 3d-fda-studia-ru-kholodilnik-gaz-01.pdf
Автор 3D модели и 3D визуализации Фадеев Д.А.
Россия, Санкт-Петербург.
Прошу уважать авторские права.
