Типовая схема подготовки сжатого вохдуха
ТИПОВАЯ СХЕМА РАССТАНОВКИ КОМПРЕССОРНОГО ОБОРУДОВАНИЯ
Воздушный винтовой компрессор, воздушный ресивер, блок фильтров, рефрижераторный осушитель сжатого воздуха, блок фильтров. Схема обвязки винтового воздушного компрессора.
СХЕМА С РЕФРИЖЕРАТОРНЫМ (РЕФРИЖЕРАЦИОННЫМ) ОСУШИТЕЛЕМ

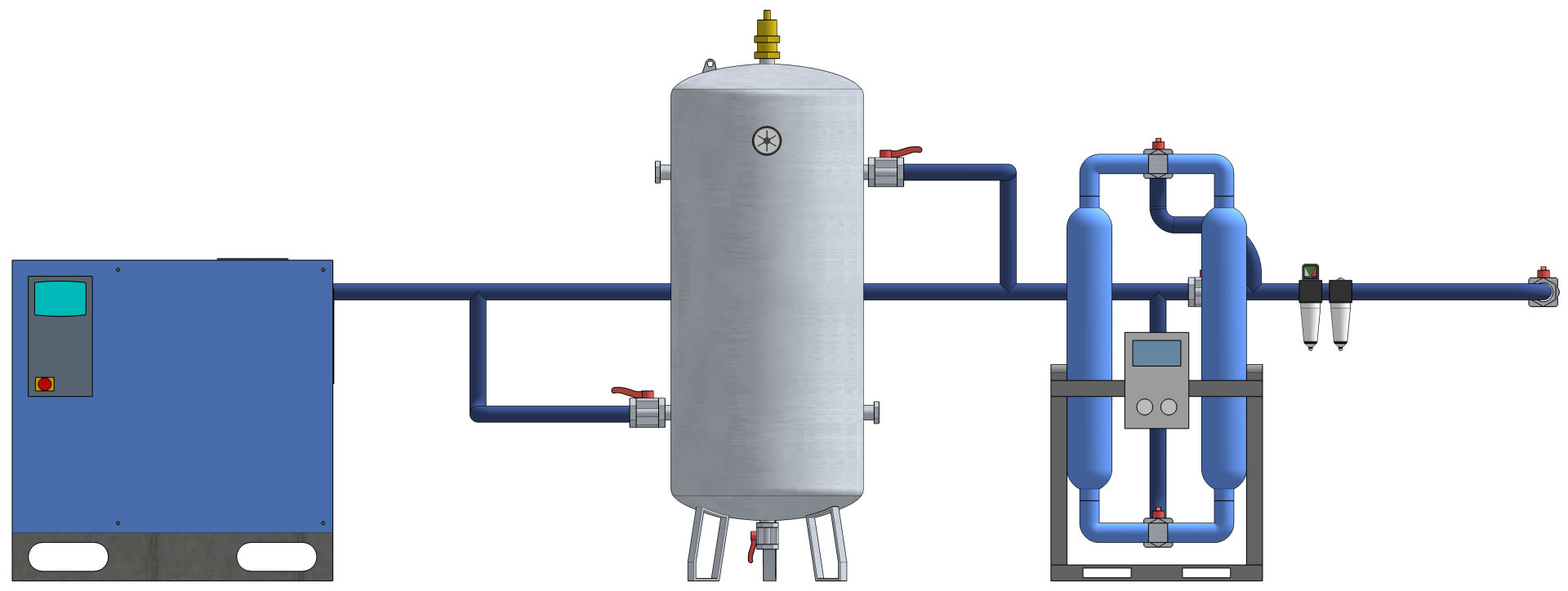

СХЕМА С АДСОРБЦИОННЫМ ОСУШИТЕЛЕМ
В данной типовой схеме воплощены самые необходимые элементы воздушной магистрали для подготовки сжатого воздуха для потребляемого оборудования.
СМОТРИТЕ так же статью: Комплексные решения по подготовке сжатого воздуха
Вертикальный воздушный ресивер объемом 900 литров вертикального и горизонтального исполнения:
Смотрите также:
- вертикальный воздушный ресивер вместимостью 900 литров диаметром 900 мм: Ресивер 900 литров диаметром 800 мм
Прошу уважать авторские права.
Автор 3D визуализации Фадеев Дмитрий Александрович.
Россия, г. Санкт-Петербург.
Другие предложения
Ресивер 900 литров диаметром 800 мм
Сосуд под давлением объемом 900 литров диаметром 800 мм
Воздушный ресивер объемом 900 литров диаметром 800 мм, давлением до 11 атмосфер (бар).
Сосуд, работающий под давлением, вертикального исполнения вместимостью 900 литров.
3D визуализация ресивера на 900 литров вертикального исполнения.
Создано в программе SketchUp.
Россия, Санкт-Петербург.
Автор - Фадеев Дмитрий Александрович.
Типовая схема подготовки сжатого вохдуха
Схема расстановки компрессорного оборудования
Типовая схема расстановки и компоновки оборудования для подготовки сжатого воздуха. Винтовой компрессор (рекомендуем Ceccato), воздушный ресвер (рекомендуем АСО), рефрижераторный или адсорбционный осушитель (рекомендуем Ceccato, Berg) и магистральные фильтры (Ceccato, Berg).
Схема обвязки винтового воздушного компрессора.
3D визуализация, модели.
Россия, Санкт-Петербург.
МКС - модульная компрессорная станция
Производство модульных компрессорных станций в Санкт-Петербурге и Ленинградской области.
Для различных производственных нужд и решений.
3D визуализация, проектирование и дизайн. Объемно-проектировочные и планировочные решения.
Установка в стандартных и нестандартных контейнерах. Комплектация по требованиям Заказчика.
В данной модели схема представлена с адсорбционным осушителем сжатого воздуха.
3D визуализация модульной компрессорной станции.
