Кильблок винтовой для судов

КИЛЬБЛОК ВИНТОВОЙ ДЛЯ СУДОВ - ЭЛЕМЕНТ ОПОРНОГО УСТРОЙСТВА

Кильблок - опора для днища судна, устанавливается на степеле или в доке, образуя так называемую килевую дорожеу.

Кильблок для доков и стапелей представляет собой железобетонную или стальную тумбу в форме параллелепипеда длиной 0,8—2,0 м, шириной 0,2—1,5 м и высотой 0,8—1,8 м (данные размеры могут быть иными по пожеланиям Заказчика).

Комплект кильблоков включает в себя такие элементы:

1. тумба, высота по стандарту составляет около 0,9 м. Основная опора должна устанавливаться непосредственно под килем катера или лодки. Высота не поддается регулировке, поскольку вся конструкция статична. Нагрузка на каждую тумбу 0,9 м составляет 2,5 тонны.
2. стойка выдвижная, высота по стандарту от 0,9 м. Основная опора устанавливается под дном судна на равных расстояниях от киля. Чаще всего стойки фиксируют катер на равноудаленном расстоянии от центра: справа и слева. Стойку можно регулировать по высоте порядком 1,69 м. Нагрузка при этом одну выдвинутую стойку – 0,8 тонны.
3. выдвижная стойка, со стандартной высотой от 1,2 м. Устанавливается под дно катера или лодки, по бокам от киля, в основном, спереди. Высота конструкции регулируется: может выдвигаться на 2,2 м. Нагрузка на одну единицу – 0,8 тонны.

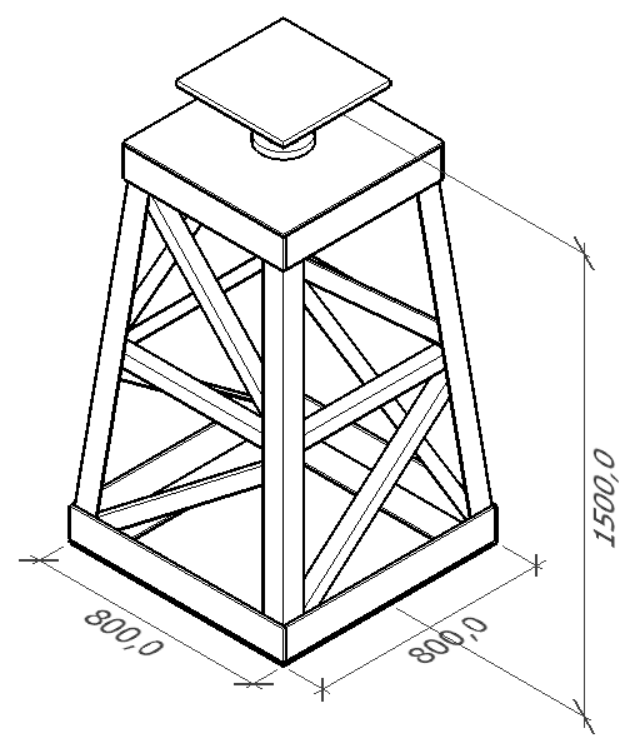

Габаритные размеры винтового кильблока

Автор Фадеев Д.А.

Россия, Санкт-Петербург.
