ФИЛЬТРАЦИОННЫЙ МОДУЛЬ ФМ-300/10

Система фильтрации сжатого воздуха на базе ФМ-300/10.

Все для очистки сжатого воздуха от российского производителя "АСО".

3D модель фильтрационного модуля ФМ-300/10

Описание работы фильтрующего модуля ФМ-300/10

Данная система фильтрации (очистки) сжатого воздуха достаточно экономична и эффективна. Это подтверждено многими реальными примерами в различных регионах РФ.

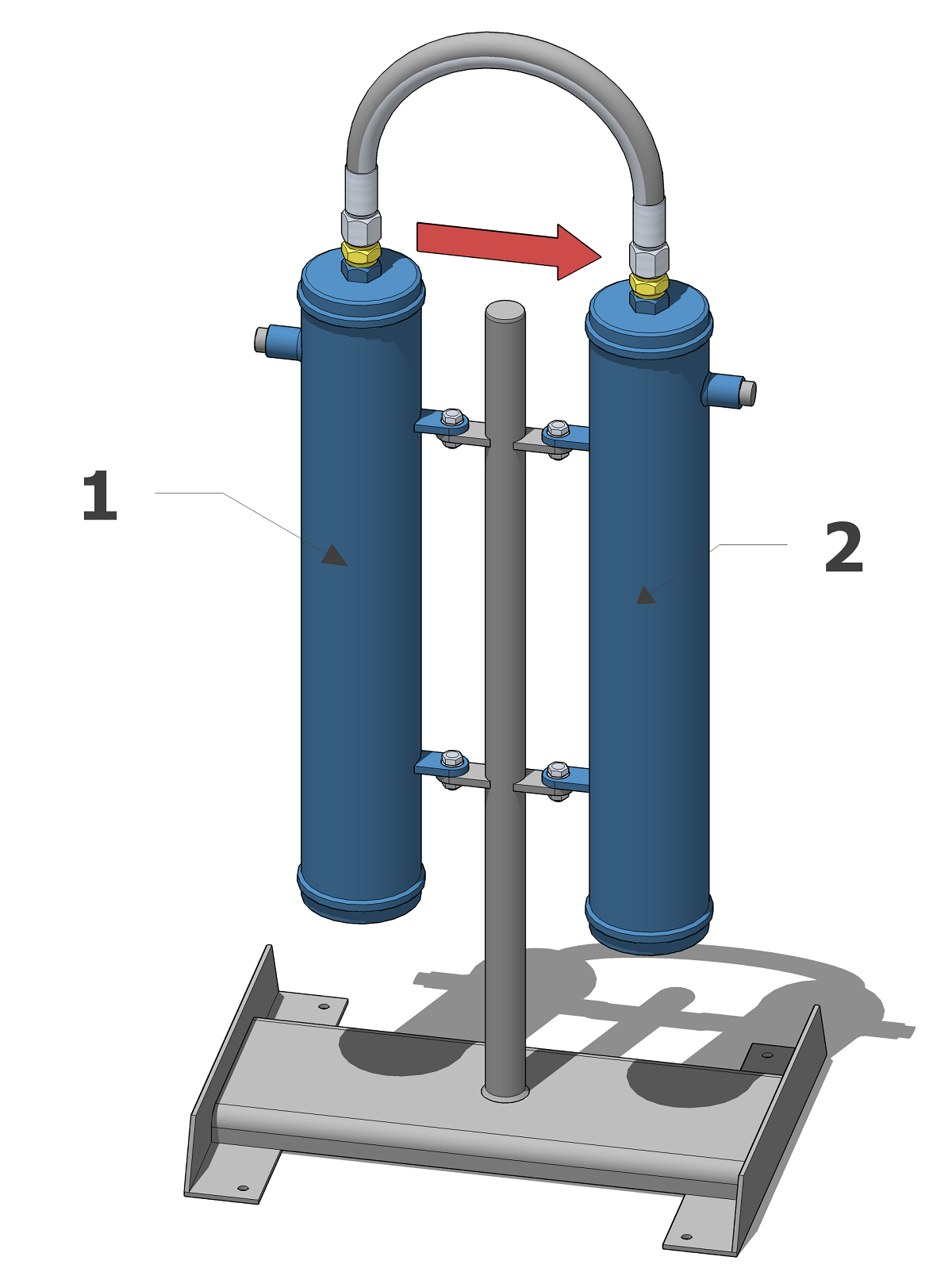

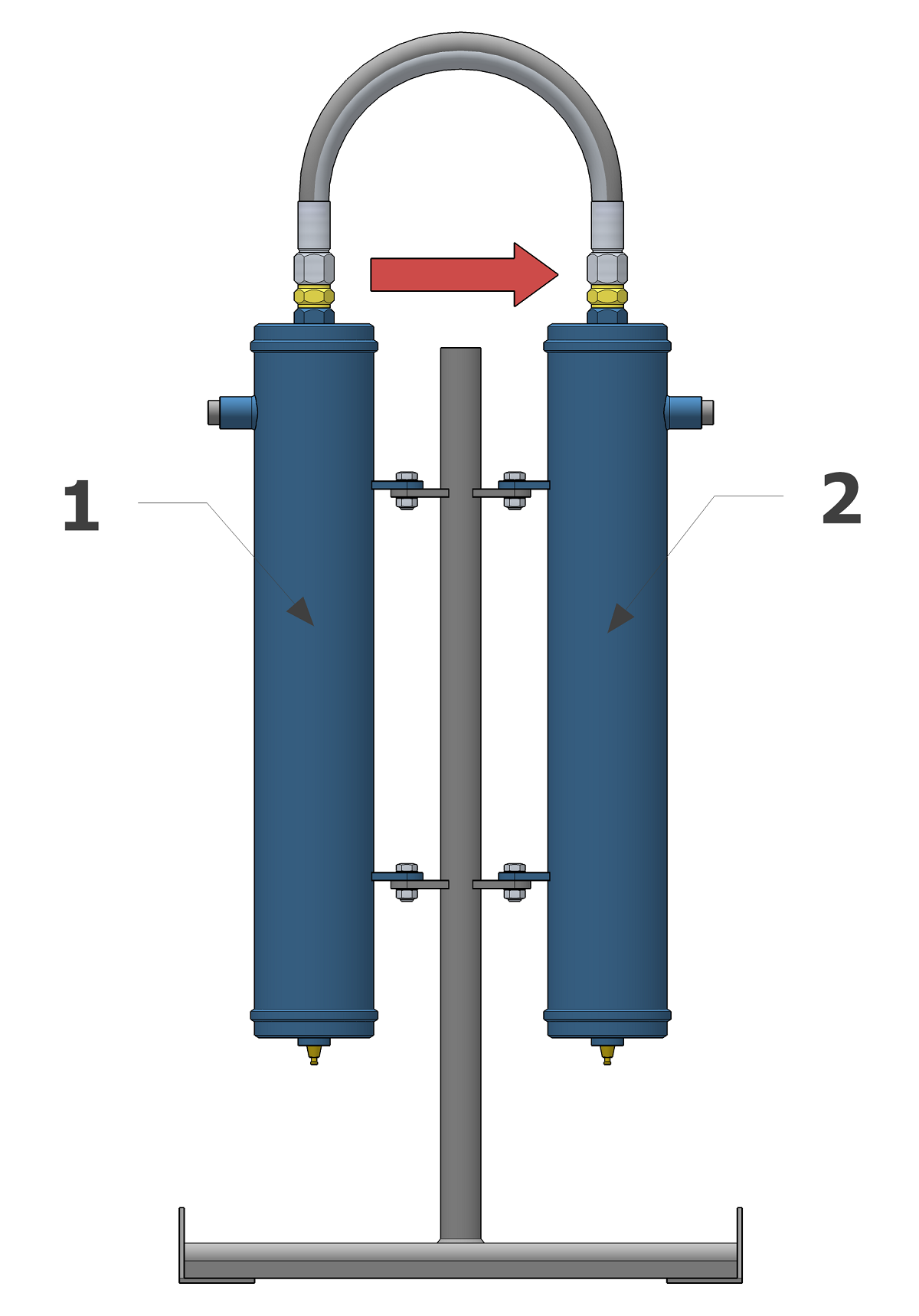

Первый по ходу (слева на право) фильтр предназначен для отделения механических примесей и крупных капель масла и влаги, а также для укрупнения оставшегося в потоке тонкодисперсного аэрозоля.

Второй по ходу газа фильтр тонкой очистки служит для окончательной очистки газа от примесей.

Сжатый воздух поступает в фильтр через верхний патрубок модуля грубой очистки, проходит фильтрующие стекловолокнистые слои фильтроэлементов тонкой очистки и выходит из фильтра через боковой патрубок модуля.

Оба фильтра работают в режиме самоочищения от жидких примесей.

Отделившаяся жидкость собирается в нижней части корпусов и периодически выводится через сливные штуцера. Штуцера могут работать как в ручном режиме (при использовании штуцеров, запорных вентилей (шаровых кранов)), так и в автоматическом режиме, при использовании автоконденсатоотводчиков (поплавковых, таймерных).

ОБЩЕЕ ОПИСАНИЕ МОДУЛЯ ФМ-300/10

Фильтрационный (фильтрующий) модуль (ФМ 300/10) предназначен для тонкой очистки сжатого воздуха и различных газов от аэрозолей масла и влаги, а также от твердых частиц размером менее 1 мкм. Обеспечиваемое остаточное содержание аэрозоля масла - менее 0,1 мг/м3.

Используется в системах пневмоуправления и автоматики, пневмоприводе устройств и инструмента для окраски поверхностей распылением.

ФМ состоит их двух последовательно установленных фильтров с фильтроэлементами на основе ультратонкого стекловолокна без связующего.

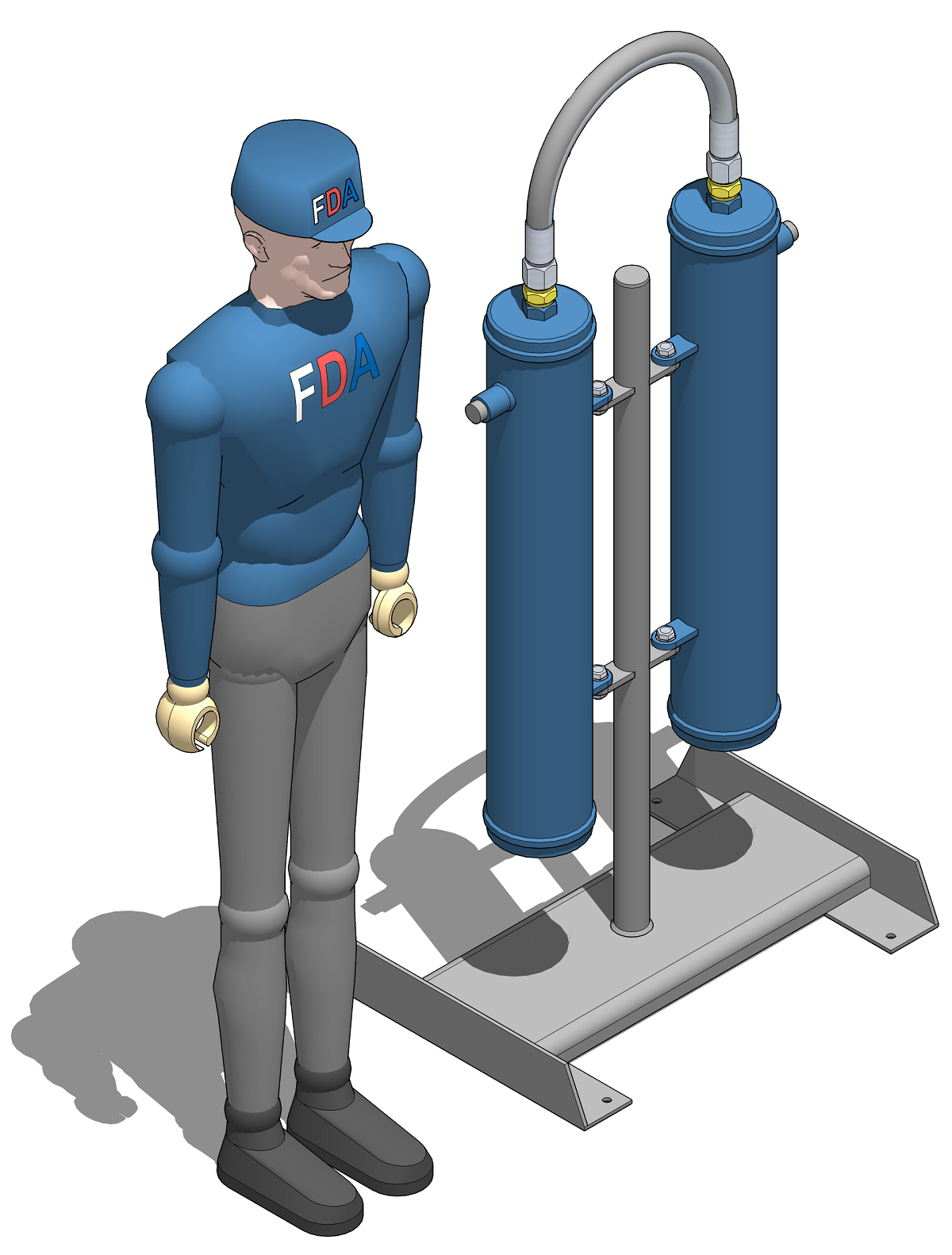

3D модель фильтрационного модуля ФМ-300/10 и габариты человека

Сайт завода-производителя: https://aso-bezh.ru/

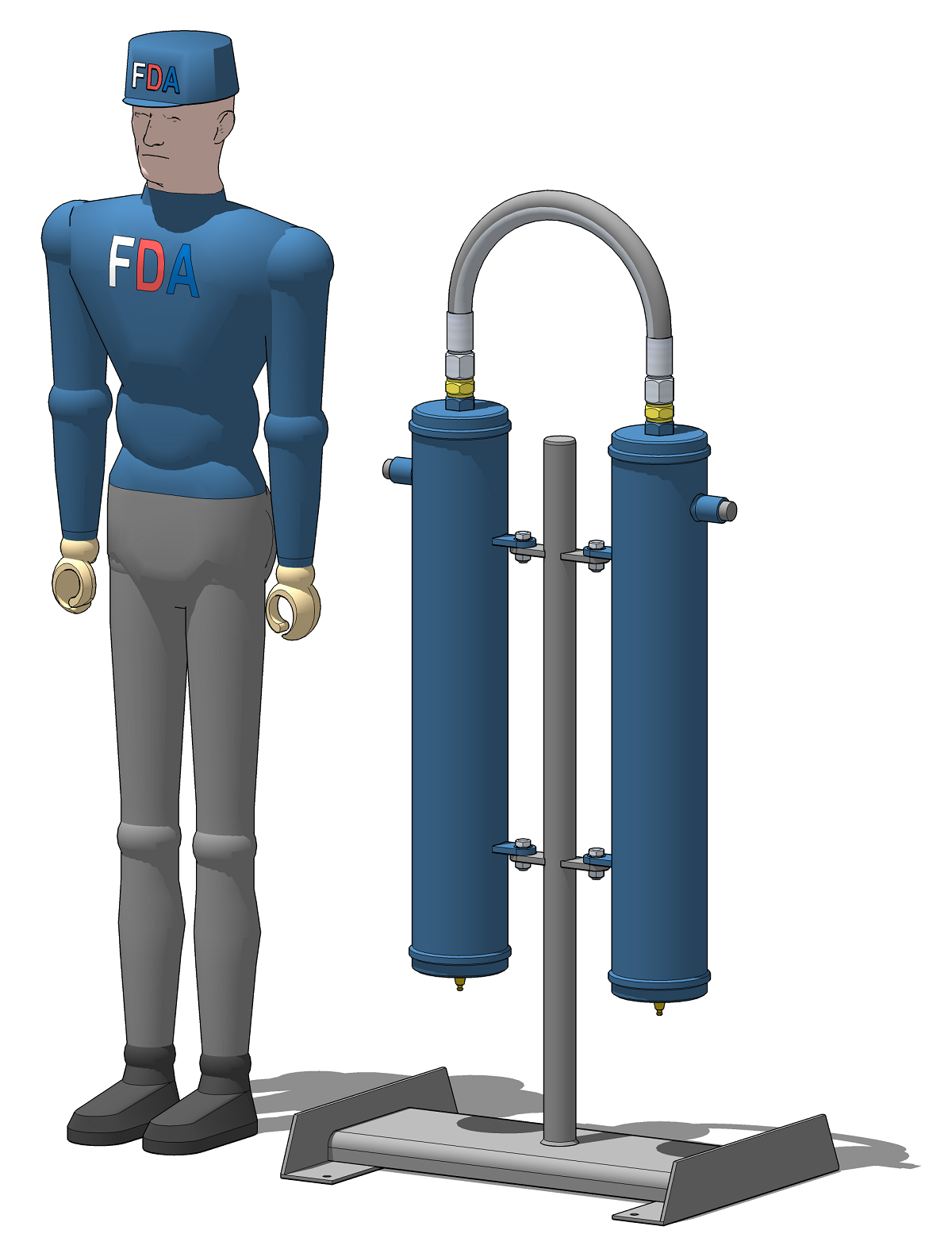

3D модель фильтрующего (фильтрационного) модуля ФМ-300/10 в масштабе с человеком

Модуль ФМ-300/10 погрузкка вилочным погрузчиком

3D модель погрузки вилочным погрузчиком фильтрационных модулей ФМ-300/10

Три модуля ФМ-300/10 на одном европаллете (1200х800 мм).

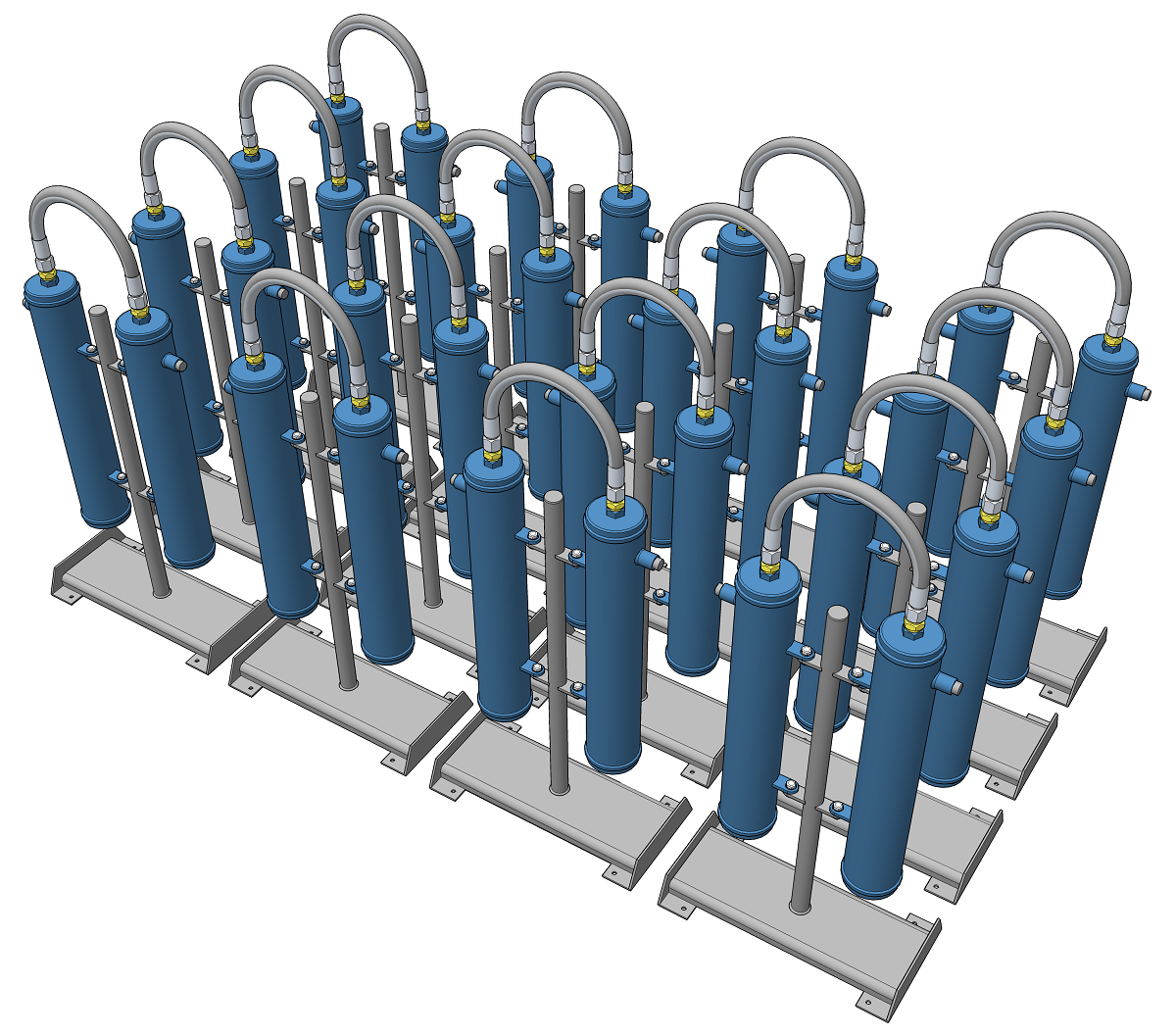

Серия фильтрационных модулей (магистральных воздушных фильтров) ФМ-300/10 российского производства.
